結構特點和用處
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
YG43H/Y系列主要技術參數和性能指標
| 公稱壓力(Mpa) |
1.0 |
1.6 |
| 殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
| 密封試驗壓力(Mpa) |
1.0 |
1.6 |
| 最高進口壓力(Mpa) |
1.0 |
1.6 |
| 出口壓力范圍(Mpa) |
0.04-0.6 |
0.04-1.0 |
| 壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
| 流量特性偏差(Mpa)P2G |
GB12246-1989 |
| 最小壓差(Mpa) |
0.05 |
0.07 |
| 滲漏量 |
GB12245-1989 |
YG43H/Y系列主要零件材料
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 底蓋 |
WCB |
| 閥座 閥瓣 |
2Cr13 |
| 缸套 活塞 |
鋁鐵青銅 |
| 膜片 |
PH15-7Mo |
| 活塞環 |
對位聚苯 |
| 導閥座 導閥瓣 |
2Cr13 |
| 主閥彈簧 |
50CrVA |
| 導調主彈簧 |
50CrVA |
| 調節彈簧 |
60Si2Mn |
YG43H/Y系列流量系數(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |

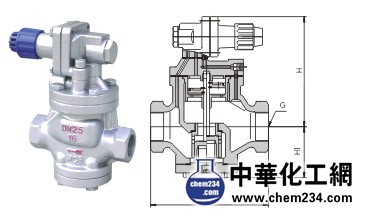

YG43H/Y系列連接尺寸
| 公稱通徑 |
G |
L |
H |
H1 |
| 15 |
1/2" |
140 |
160 |
65 |
| 20 |
3-4" |
140 |
160 |
65 |
| 25 |
1" |
160 |
168 |
68 |
| 32 |
1-1/4" |
180 |
185 |
75 |
| 40 |
1-1/2" |
200 |
185 |
78 |
| 50 |
2" |
230 |
193 |
88 |
|
