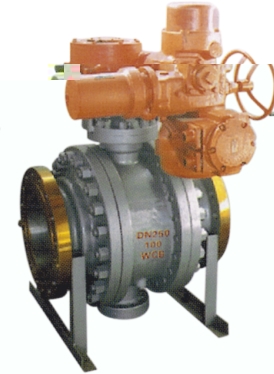

電動固定球閥
Q947F固定式電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置EOA、DQW、DZW、2SA等型號電動執行機構。
Q947F固定式電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC/380V電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置EOA、DQW、DZW、2SA等型號電動執行機構。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
電動球閥規格參數
|
CH系列執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC220/380V，50/60Hz
|
公稱通徑
|
DN15～500mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可配EOA、DQW、DZW等系列
|
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
DN50-80
|
DN100-800-1200
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
||
技術參數和性能
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
主要零件材質
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
主要外型尺寸
|
PN1.0(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
||||||||||||||||||||
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
100
|
||||||||||||||||||||
|
150
|
394
|
150
|
280
|
240
|
210
|
22
|
8-23
|
538
|
165
|
||||||||||||||||||||
|
200
|
457
|
200
|
335
|
295
|
265
|
24
|
8-23
|
580
|
229
|
||||||||||||||||||||
|
250
|
533
|
250
|
390
|
350
|
320
|
26
|
12-23
|
637
|
265
|
||||||||||||||||||||
|
300
|
610
|
300
|
440
|
400
|
368
|
26
|
12-23
|
684
|
393
|
||||||||||||||||||||
|
350
|
686
|
350
|
500
|
460
|
428
|
26
|
16-23
|
796
|
514
|
||||||||||||||||||||
|
400
|
762
|
400
|
565
|
515
|
482
|
26
|
16-25
|
842
|
765
|
||||||||||||||||||||
|
450
|
864
|
450
|
615
|
565
|
532
|
28
|
20-25
|
874
|
930
|
||||||||||||||||||||
|
500
|
914
|
500
|
670
|
620
|
585
|
28
|
20-25
|
904
|
1210
|
||||||||||||||||||||
|
PN1.6(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
||||||||||||||||||||
|
125
|
356
|
125
|
245
|
210
|
185
|
22
|
8-18
|
520
|
105
|
||||||||||||||||||||
|
150
|
394
|
150
|
280
|
240
|
210
|
24
|
8-23
|
538
|
170
|
||||||||||||||||||||
|
200
|
457
|
200
|
335
|
295
|
265
|
26
|
12-23
|
580
|
234
|
||||||||||||||||||||
|
250
|
533
|
250
|
405
|
355
|
320
|
30
|
12-25
|
637
|
275
|
||||||||||||||||||||
|
300
|
610
|
300
|
460
|
410
|
375
|
30
|
12-25
|
684
|
403
|
||||||||||||||||||||
|
350
|
686
|
350
|
520
|
470
|
435
|
34
|
16-25
|
796
|
534
|
||||||||||||||||||||
|
400
|
762
|
400
|
580
|
525
|
485
|
36
|
16-30
|
842
|
785
|
||||||||||||||||||||
|
450
|
864
|
450
|
640
|
585
|
545
|
40
|
20-30
|
874
|
960
|
||||||||||||||||||||
|
500
|
914
|
500
|
705
|
650
|
608
|
44
|
20-34
|
904
|
1250
|
||||||||||||||||||||
|
PN2.5(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
重量
|
||||||||||||||||||||
|
100
|
305
|
100
|
230
|
190
|
160
|
24
|
8-23
|
470
|
85
|
||||||||||||||||||||
|
125
|
381
|
125
|
270
|
220
|
188
|
28
|
8-25
|
520
|
117
|
||||||||||||||||||||
|
150
|
403
|
150
|
300
|
250
|
218
|
30
|
8-25
|
538
|
180
|
||||||||||||||||||||
|
200
|
502
|
200
|
360
|
310
|
278
|
34
|
12-25
|
580
|
246
|
||||||||||||||||||||
|
250
|
568
|
250
|
425
|
370
|
332
|
36
|
12-30
|
637
|
300
|
||||||||||||||||||||
|
300
|
648
|
300
|
485
|
430
|
390
|
40
|
16-30
|
684
|
444
|
||||||||||||||||||||
|
350
|
762
|
350
|
550
|
490
|
448
|
44
|
16-34
|
796
|
586
|
||||||||||||||||||||
|
400
|
838
|
400
|
610
|
550
|
505
|
48
|
16-34
|
842
|
860
|
||||||||||||||||||||
|
450
|
914
|
450
|
660
|
600
|
555
|
50
|
20-34
|
874
|
1073
|
||||||||||||||||||||
|
500
|
991
|
500
|
730
|
660
|
610
|
52
|
20-41
|
904
|
1315
|
||||||||||||||||||||
|
PN6.4(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H
|
重量
|
|||||||||||||||||||
|
50
|
292
|
50
|
175
|
135
|
105
|
88
|
26
|
4-23
|
380
|
50
|
|||||||||||||||||||
|
65
|
330
|
65
|
200
|
160
|
130
|
110
|
28
|
8-23
|
424
|
65
|
|||||||||||||||||||
|
80
|
356
|
80
|
210
|
170
|
140
|
121
|
30
|
8-23
|
434
|
80
|
|||||||||||||||||||
|
100
|
432
|
100
|
250
|
200
|
168
|
150
|
32
|
8-25
|
456
|
111
|
|||||||||||||||||||
|
125
|
508
|
125
|
295
|
240
|
202
|
176
|
36
|
8-30
|
525
|
170
|
|||||||||||||||||||
|
150
|
559
|
150
|
340
|
280
|
240
|
204
|
38
|
8-34
|
554
|
220
|
|||||||||||||||||||
|
200
|
660
|
200
|
405
|
345
|
300
|
260
|
44
|
12-34
|
594
|
290
|
|||||||||||||||||||
|
250
|
787
|
250
|
470
|
400
|
352
|
313
|
48
|
12-41
|
704
|
500
|
|||||||||||||||||||
|
300
|
838
|
300
|
530
|
460
|
412
|
364
|
54
|
16-41
|
731
|
710
|
|||||||||||||||||||
|
350
|
889
|
350
|
595
|
525
|
475
|
422
|
60
|
16-41
|
786
|
1030
|
|||||||||||||||||||
|
400
|
991
|
400
|
670
|
585
|
525
|
474
|
66
|
16-48
|
867
|
1350
|
|||||||||||||||||||
|
PN16.0(MPa)
|
|||||||||||||||||||||||||||||
|
通徑(DN)
|
L
|
d1
|
D
|
D1
|
D2
|
D6
|
b
|
Z-d
|
H
|
重量
|
|||||||||||||||||||
|
50
|
368
|
50
|
215
|
165
|
132
|
88
|
36
|
8-25
|
-
|
82
|
|||||||||||||||||||
|
65
|
419
|
65
|
245
|
190
|
152
|
110
|
44
|
8-30
|
-
|
125
|
|||||||||||||||||||
|
80
|
381
|
80
|
260
|
205
|
168
|
121
|
46
|
8-30
|
-
|
160
|
|||||||||||||||||||
|
100
|
457
|
100
|
300
|
240
|
200
|
150
|
48
|
8-34
|
-
|
210
|
|||||||||||||||||||
|
125
|
-
|
125
|
355
|
285
|
238
|
176
|
60
|
8-41
|
-
|
270
|
|||||||||||||||||||
|
150
|
610
|
150
|
390
|
318
|
270
|
204
|
66
|
12-41
|
-
|
350
|
|||||||||||||||||||
|
00
|
737
|
200
|
480
|
400
|
345
|
260
|
78
|
12-48
|
-
|
580
|
|||||||||||||||||||
|
250
|
838
|
250
|
580
|
485
|
425
|
313
|
88
|
12-54
|
-
|
870
|
|||||||||||||||||||
|
300
|
965
|
300
|
665
|
570
|
510
|
364
|
100
|
16-54
|
-
|
135
|
|||||||||||||||||||
