電動雙向金屬密封蝶閥
 |
 |

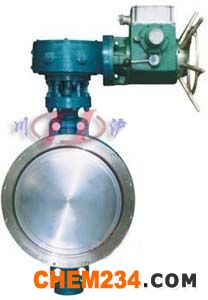

| 電動雙向金屬密封蝶閥 (法蘭式) |
電動雙向金屬密封蝶閥 (對夾式) |
■ 產品概述
本公司生產的電動雙向金屬密封蝶閥系列產品，屬長壽命、節能型電動蝶閥。電動雙向金屬密封蝶閥其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。電動雙向金屬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此電動雙向金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
■ 產品特點
由于電動雙向金屬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN50～1600mm |
| 公稱壓力 |
PN1.0、1.6、2.5 |
| 法蘭標準 |
JB、ANSI、GB、HG、JIS等 |
| 連接形式 |
法蘭式、對夾式 |
| 壓蓋型式 |
壓板壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
| 閥板形式 |
蝶形 |
| 流量特性 |
開關型(線性)、調節型(等百分比) |
● 執行機構
| 執行器型號 |
DZW、CHR、381R、HQ、Q型 |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 零件名稱 |
材料 |
| 閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 軸承 |
奧氏體不銹鋼、304氮化 |
| 填料 |
柔性石墨 |
■ 主要性能規范
| 公稱通徑 |
DN(mm) |
50～1000 |
| 公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
| 滲漏率 |
＜0.1×DNmm3/s (符合GB/T13927-92標準) |
| 適用溫度 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ |
| 適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
| 驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |

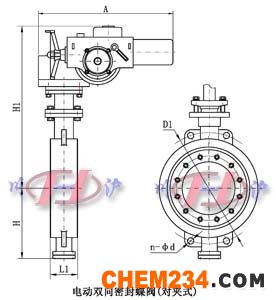

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
330 |
410 |
| L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
165 |
190 |
203 |
216 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
